En general

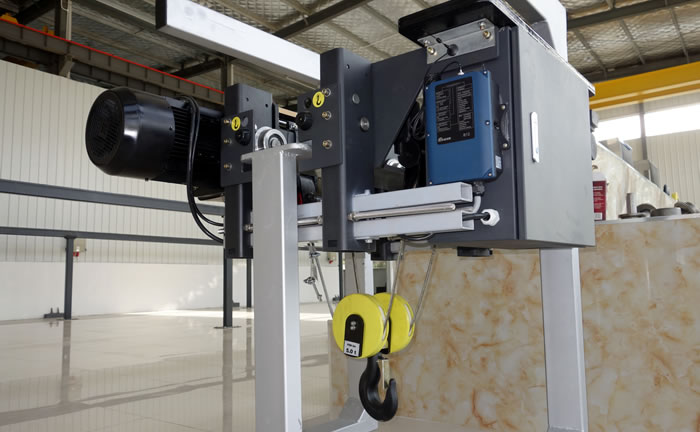

Con su experiencia en tecnologías líderes, Dqcranes desarrolló un polipasto eléctrico de cable de acero de la serie NDH de concepción modular que ha sido certificado con múltiples patentes. Adopta el moderno diseño tipo C, con una estructura compacta, un funcionamiento suave y un posicionamiento preciso. Se adoptaron varias tecnologías nuevas, incluida la recuperación de energía de frenado con control del inversor y el sistema de control de seguridad. El polipasto eléctrico de cable de acero NDH le brinda una mejor solución logística, confiabilidad garantizada y seguridad para la operación.
La capacidad de elevación del polipasto eléctrico de cable de la serie NDH de Dqcranes varía entre 1 y 20 toneladas. Dependiendo de su disposición estructural, se puede agrupar como tipo fijo, suspensión de una viga y tipos de desplazamiento de doble viga. Por sus aplicaciones, se puede clasificar como uso general, uso de sala limpia dedicada, a prueba de explosiones y uso de planta nuclear. Los polipastos eléctricos NDH cuentan con estructuras compactas y simples de diseño modular con una gran cantidad de combinaciones modulares. Se considera su solución ideal para transportes ligeros, medianos o pesados y seguramente satisfará sus requisitos en diversas condiciones de trabajo.
Motor de elevación
- Jaula de ardilla, motor de dos velocidades de polo variable 4: 1 de doble bobinado
- Clase de protección IP55, clase de aislamiento F
- Continuidad de la fuente de alimentación 60% ED
- Protección contra sobrecalentamiento del termistor incorporado, optimizado enfriado por aire
- Tambor completamente sellado
- La carcasa del motor está estampada con tubo de aluminio.

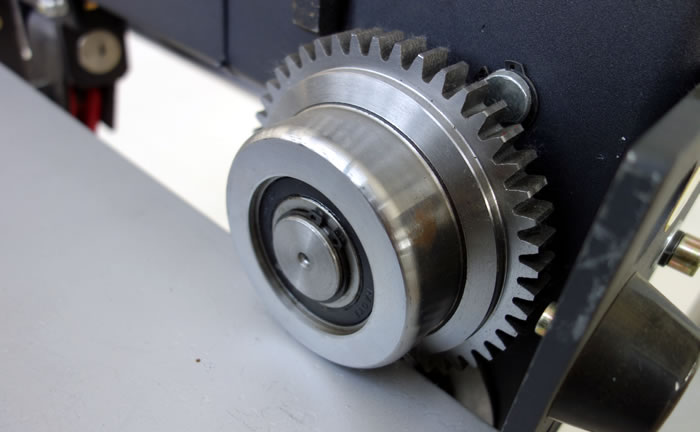

Caja de cambios
- Caja de cambios compacta completamente sellada
- El material del engranaje es una aleación de cromo, molibdeno y níquel, cojinetes antidesgaste
- Producción de centro de mecanizado de engranajes automático CNC, superficie endurecida (HRC60), después del tratamiento de rectificado
- Lubricación semigrasa, sin mantenimiento
Freno
Freno autoajustable de disco electromagnético, las pastillas de freno se desgastan automáticamente, cuando el grosor de la pastilla de freno no es suficiente, tendrá una alarma; Normalmente, el uso de la vida útil de las pastillas de freno no debe ser inferior a 100 millones de veces, el frenado de emergencia no es inferior a 500 veces.
Diseño normalmente cerrado, cuando está apagado, el mecanismo de elevación está fuera del estado de frenado; para garantizar un polvo seguro, sin zona de contacto de fricción de placa de fricción de amianto; Par de freno ajustable, buena disipación de calor.
Límite de cambio
Interruptor de límite giratorio de leva 4 límites superior e inferior totalmente ajustables; precisión de posición, control de secuencia de fase, primera desaceleración después de la parada; operación de desaceleración para mejorar la vida útil y la seguridad del freno.

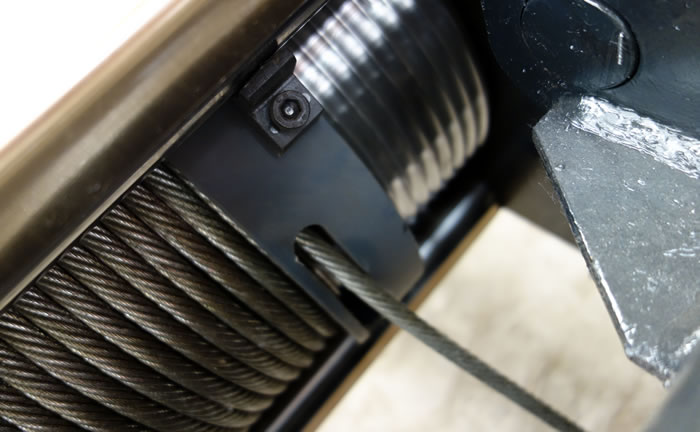

Tambor
Carrete de diámetro extra grande para extender la vida útil del cable, objetos pesados colocados en un cable pequeño con un accesorio fijo, al menos 2 vueltas de cable de acero son rodamientos fijos fijos hechos de tubería de acero sin costura y procesamiento de galvanizado de alta resistencia cuerda cuerda cuerda.
Guía de cuerda
Guía de cuerda de nailon de alta resistencia, autolubricante, pequeño desgaste de la cuerda, larga vida útil, dureza y flexibilidad; alta fiabilidad y fácil desmontaje; incluso si el gancho se reduce al suelo también puede mantener la tensión de la cuerda.
Acoplamiento
Acoplamiento de engranajes, material Fe52;

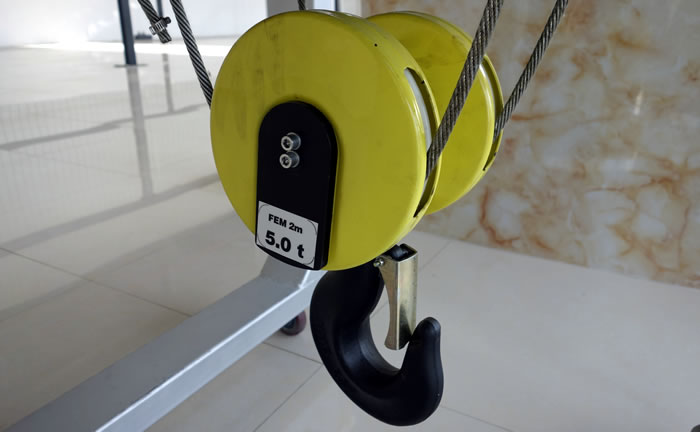

Gancho
Ganchos de polea de hierro dúctil de gran diámetro y ganchos de rodamientos de rodillos antidesgaste; el gancho se puede girar 360 grados; equipado con resorte de compresión de la hebilla de seguridad, puede evitar el deslizamiento; Gancho de acero de forja para el acero modificado 34CrMoV, nivel T, según norma DIN17200.
