Общие сведения о полукозловой кран

Новый европейский двухбалочный козловой кран разработан и изготовлен в соответствии со стандартами китайского полукозловой кран по соответствующим стандартам европейских кранов.

Полукозловой кран в основном состоит из балок, тележек, электрических частей и комнат управления и других компонентов. Стандартная грузоподъемность составляет 5 т, 8 т, 10 т, 12,5 т, 16 т, 20 т. Мы также можем настроить грузоподъемность в зависимости от требований заказчика. Пролет составляет от 7,5 м до 31,5 м. Козловой кран NMG с особенностями чрезвычайно безопасной, хороший дизайн, эргономичный, обработка материалов удобна и эффективна, широко используется для машиностроительного производства сборки, склада и других мест, для машинного оборудования производства, обслуживания, складов и других мест, но не подходит для самовзрыва и огня делать опасно, полный коррозионной газовой среды и относительной влажности более 85% работы в месте, не подходит для подвесного транспорта металла.

Металлическая конструкция полукозловой кран

Главная балка представляет собой частичную рельсовую коробчатую балку или стальную балку, концевая балка изготовлена из сварной стали (прямоугольная труба). Между концевой балкой и главной балкой с 10,9 высокопрочных болтов группы в целом.

• Коробчатая балка для частичной железнодорожной балки или H-балки структуры, сварки стальной пластины формирования
• материал стальной пластины Q235-B
• Вертикальный прогиб составляет L/800
• Все стальные дробеструйной предварительной обработки, достичь Sa2.5 уровень стандарта
• Тщательно проверить и очистить перед сваркой стали, как правило, автоматической сварочной машины для сварки (MIG или полуавтоматической сварки)
• Все сварные швы для рентгеновской неразрушающей дефектоскопии
• Балка прямоугольной стальной трубы или сварки формирования в числовом программном управлении станка обработки формирования в то время, материал стальной пластины Q235-B
• Каждая концевая балка оснащена двойными ободами колес, буферами и устройствами защиты от схода с рельсов
• платформа для обслуживания (дорожка для обслуживания) двухбалочного крана установлена на ведущей стороне крана в направлении главной балки
• Главная балка и концевая балка соединены высокопрочными болтами 10.9 для обеспечения точности и плавности хода всей машины.

Механизм подъема полукозловой кран

Европейская электрическая открытая лебедка QDX. Самый передовой механизм подъема, хорошая производительность, не требующая обслуживания (пожалуйста, обратитесь к QDX Европейская электрическая открытая лебедка)

Механизм передвижения полукозловой кран

Механизм передвижения полукозловой кран принимает равномерную форму движения и делится на два решения:

• Двигатель имеет характеристики мягкого старта, если он не связан с пусковым сопротивлением, нет необходимости принимать другие технические меры, питание напрямую, то он может достичь эффекта «мягкого старта»., сам двигатель с плоским фрикционным тормозом, скорость торможения регулируется. есть очень значительное улучшение на воздействие для запуска и остановки крана, система замедления использует закрытую жесткую зубчатую поверхность, шлифовка тонкой обработки, плавная передача, низкий уровень шума, высокая грузоподъемность, низкая температура, долгий срок службы.
• Принять три в одном « (бренд: ABM, SEW, SZW) приводная система, превосходная производительность.

Электрооборудование полукозловой кран

Электропитание: Безопасная скользящая контактная линия
Оснащен функцией защиты в случае обрыва фазы
Управление подъемом, движением тележки и крана осуществляется раздельно.
Они могут работать одновременно или независимо друг от друга.
Выделенный контактор контроля вибрации для крана
Панели управления устойчивы к коррозии, класс защиты IP55
Все штепсельные розетки оснащены мощными штепсельными головками, обеспечивающими надежное уплотнение и прочную установку
Расположение компонентов в блоке управления разумное, простое в обслуживании
Штекерные соединения защищены изолирующим пластиковым кожухом
Все кабели промаркированы номерами, легко идентифицируются
Движение тележки обеспечивается изолированным плоским кабелем из ПВХ, специально разработанным для кранов, уровень напряжения которого может достигать 450/750 В.
Мобильная система питания тележки состоит из плоского кабеля, оцинкованных направляющих и небольшого кабельного джиггера для достижения плавного скольжения

Защита безопасности полукозловой кран

Защита от падения для электродвигателя «три в одном» тележки и крана предотвращает случайное падение
Дождевой кожух: Для механизма подъема кранов на открытом воздухе, электрического шкафа и приводного механизма
Акустооптическое сигнальное устройство
Беспроводное устройство защиты от столкновений

Режим управления полукозловой кран

Подвесной

Простое управление, не требуется дополнительного водителя
Двойная кнопка блокировки для достижения безопасной остановки
Подвесной тип или независимый скользящий тип под подъемником
Класс защиты IP65
Срок службы: 500 000 раз

Дистанционное управление

Легко управлять, нет необходимости в дополнительном водителе, чтобы работать более свободно на земле
Десятки тысяч частотных точек, не мешающих друг другу
Двухступенчатая кнопочная или джойстиковая станция с аварийной остановкой
Класс защиты IP65
Срок службы: 500 000 раз

Обработка поверхности полукозловой кран методом напыления

• Стальная пластина подвергается дробеструйной обработке перед пайкой, класс SA2.5
• Общая толщина стального покрытия составляет не менее 80 мкм (Примечание: может быть основано на требованиях пользователя в целом)
• Приобретенные детали сохраняют свою первоначальную окраску
• Защитная краска наносится внутри и снаружи электрического шкафа
• Все металлические поверхности защищены от влаги и сырости во время транспортировки

Semi gantry crane with electric hoist has a lifting capacity range of 2t-10t, a span of 10m-20m, and a lifting height of 1m-30m. Semi gantry crane has a light working duty of A3 or A4. Semi gantry crane has a light structure and a beautiful shape, making it visually appealing. Semi gantry crane also has good technology and a long life, ensuring that it can be used for a long time. The operation of the semi gantry crane is flexible and smooth, and it is safe and reliable to use. Semi gantry crane with electric hoist has a wide range of applications and high cost performance. Additionally, non-standard products can be Dongqi Crane supplied according to customer requirements.

Semi gantry crane applications:

Semi gantry crane is particularly well-suited for outdoor environments, making it an ideal choice for various settings.
The semi gantry crane is primarily used for lifting, transporting, and loading heavy objects, ensuring efficient and precise material handling in a wide range of applications.

• Stations: Semi gantry crane can be employed at railway and transportation stations for loading and unloading cargo onto trains or trucks.
• Wharves: Wharves and docks benefit from its versatility in handling cargo arriving by ship or vessel.
• Warehouses and Yards: Semi gantry crane are used in warehouses and open yards to efficiently move and organize materials, enhancing storage and logistics processes.
• Construction Sites: Construction sites leverage semi gantry crane's mobility and lifting capabilities for tasks like placing heavy construction materials or equipment.
• Cement Products Factories: Semi gantry crane assist in the production and transportation of cement products.
• Mechanical and Structural Assembly Plants: They are employed to assemble and move heavy machinery and structural components.
• Hydropower Stations: Hydropower stations use semi-gantry crane for maintenance and installation of hydropower equipment.

Semi gantry crane structure and characteristics

The semi-gantry crane Mainly consists of bridge, crane traveling mechanism, lifting mechanism and electrical system, etc.

1. Bridge: The main girder, made of durable materials, supports heavy loads with a well-distributed camber. Safety bumpers ensure secure trolley movement.
2. Crane Traveling Mechanism: Featuring independent drive, it's simple, compact, quiet, and reliable. Aesthetic design complements functionality.
3. Lifting Mechanism: Employs electric hoists for powerful, efficient, and safe load handling. Easy installation, load limiters, and intelligent controls enhance usability.
4. Electrical System: Manages crane operations, offering safety, load monitoring, alarms, and seamless integration. It's designed for easy maintenance and compact intelligence.

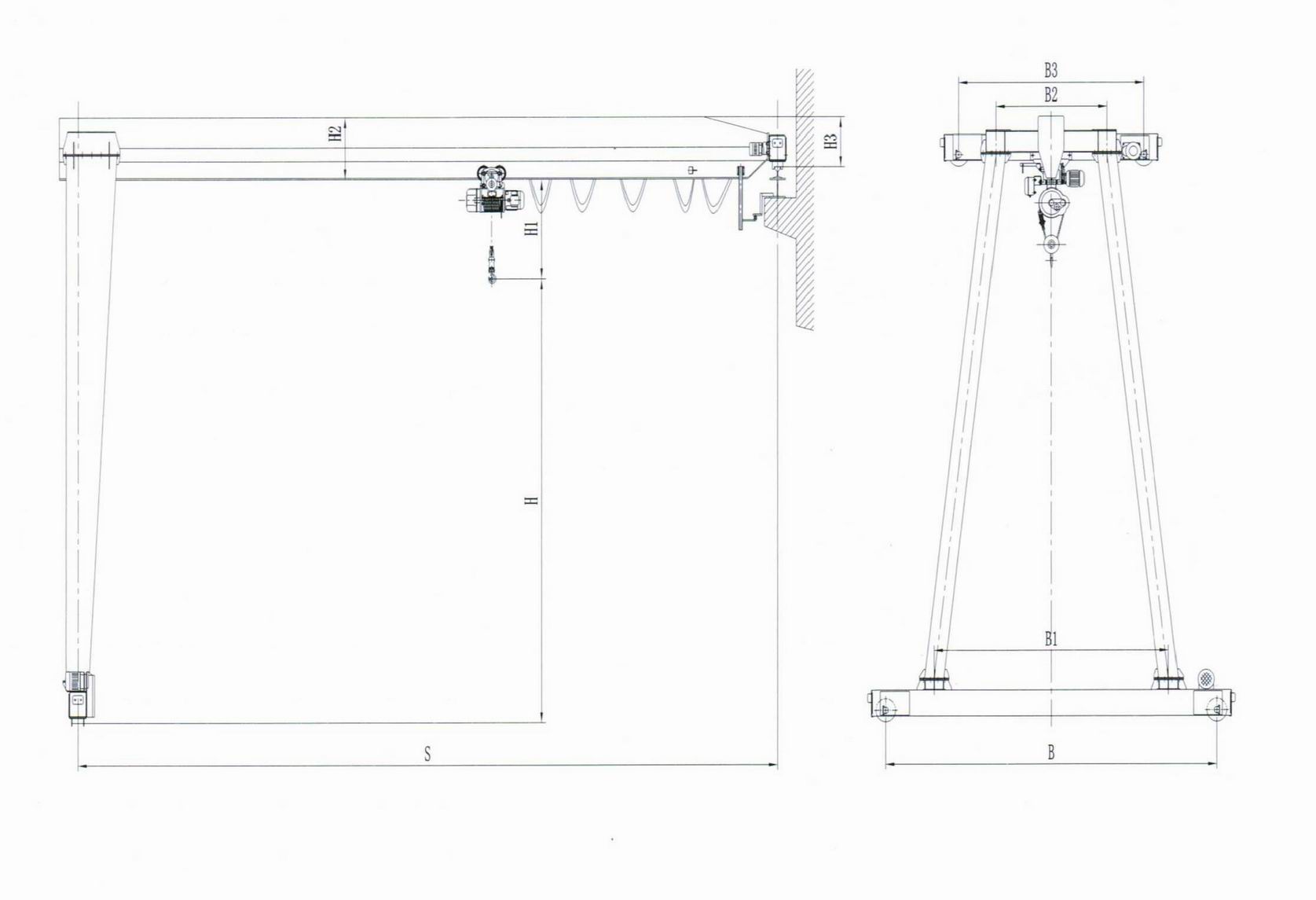

Semi gantry crane overall mechanical design drawing:

Semi gantry Crane wire and cable:

• Wire and cable with Copper, multistrand and insulating sheath used allover the crane
• Multistrand single cable, whose cross area of control wire≥1.5mm2 and 1.0mm2 multistrand multicore cable, cross area of power line≥2.5mm2
• The cables set in trunkings or tubes with thickness of 1.5mm~2mm
• Protection devices at the parts of mechanical injury, chemical corrosion or oil erosion
