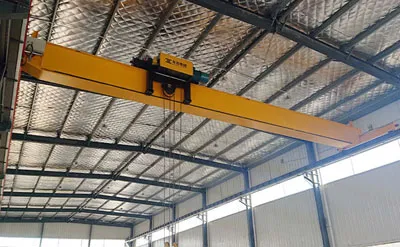

Puente Grúa Monorriel

Puente Grúa Monorriel:

  • Capacidad de elevación: 1-20 toneladas
  • Envergadura: 7,5-31,5 m
  • Altura de elevación: 1m-30m
  • Clase de trabajo: A3、A4
  • Temperatura: -25℃~+40℃
  • Fuente de alimentación: 3ph, 380V,50HZ

También podemos diseñar y fabricar productos no estándar de acuerdo a sus necesidades.

Características de la Puente Grúa Monorriel:

  • Estructura sencilla y razonable, gran rigidez
  • Buena artesanía, fabricación cómoda, gran versatilidad
  • Tamaño pequeño, la clase de trabajo no es muy alta
  • Tiene velocidad constante y regulación de velocidad de frecuencia variable, desplazamiento estable

Estructura Principal y Características de la Puente Grúa Monorriel:

Puente grúa monorriel consta principalmente de tres partes: parte de mecanismo, (estructura metálica y partes móviles de la grúa), polipasto eléctrico(mecanismo de elevación), equipos eléctricos(protección de seguridad, funcionamiento).

Mecanismo de la Puente Grúa Monorriel:

  1. Monoviga, fabricada con acero I de alta calidad y ranura en U de alta calidad.
  2. Material Q235B o Q345B(similar como Fe37 o Fe52)
  3. La viga del extremo se suelda con tubos rectangulares o buen acero
  4. Vigas principales conectadas con pernos
  5. La grúa se desplaza con el accionamiento correspondiente
  6. Sistema de accionamiento trinitario QS o accionamiento tradicional por motor y reductor
  7. El montaje y el ajuste son rápidos y sencillos
  8. Estructura compacta, pequeña y ligera
  9. Uso de la rueda especial monoviga LD, versatilidad ligera y fuerte
  10. Desplazamiento estable, freno eficaz, larga vida útil
  11. Elección según las diferentes necesidades

Polipasto eléctrico

El polipasto eléctrico puede levantar cargas pesadas y desplazarse longitudinalmente a lo largo de la viga principal.

Equipo Eléctrico de la Puente Grúa Monorriel:

  1. Alimentación eléctrica por conductor de carro o conductor de ángulo de acero
  2. Polipasto y grúa controlados por separado, se mueven por separado o juntos
  3. Cable plano o cable especial de alimentación para el polipasto eléctrico.
  4. Carro galvanizado y carro de cable, movimiento suave, la apariencia es estética
  5. Módulo de control eléctrico de regulación de velocidad sin contacto
  6. Operación, elevación, el punto de partida son muy suavemente
  7. La alimentación tiene dos métodos de colector de corriente y cable flexible.

Dispositivo de seguridad

  1. Las grúa de exterior están equipadas con mecanismo de elevación, caja de control eléctrico y dispositivos a prueba de lluvia.
  2.  Alarma de sobrecarga, dos grados de protección superior a prueba de golpes
  3.  Tope de grúa
  4. Dispositivos de alarma anticolisión, sonora y luminosa
  5. Protector de autocomprobación de circuitos
  6. Protección contra la falta de fase de flujo

Funcionamiento

  1. Control de tierra y control de cabina
  2. La cabina tiene estilo abierto, estilo cerrado, puede fijarse a la izquierda o a la derecha.
  3. La dirección de apertura incluye extremo abierto, lateral abierto o superior abierto.
  4. La cabina incluye un pequeño espacio especial para un solo piloto y la cabina de la cápsula
  5. El control de tierra tiene manija y control remoto, no necesita configurar un conductor especial.
  6. Los usuarios pueden elegir según sus necesidades

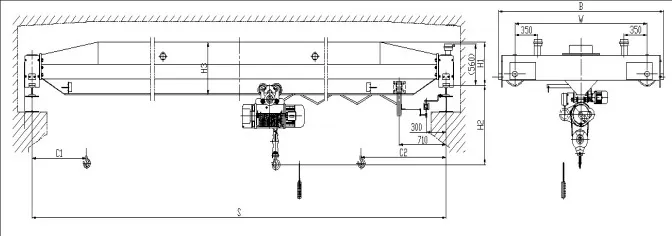

Dibujo General de Puente Grúa Monorriel:

Drawing of Single Girder Overhead Crane

Precio de la Puente Grúa Monorriel

  • Rango de precios de la puente grúa monorriel de 1 tonelada: $2,200~40,000
  • Rango de precios de la puente grúa monorriel de 3 toneladas: $2,600~41,000
  • Rango de precios de la puente grúa monorriel de 5 toneladas: $3,000~41,500
  • Rango de precios de la puente grúa monorriel de 10 toneladas: $4,000~45,000
  • Rango de precios de la puente grúa monorriel de 20 toneladas: $5,000~55,000

Especificaciones Tecnológicas de Grúa Puente Eléctrica Monoviga:

Capacidad t 3 5 10 15 20
Envergadura S(m) 7.5~31.5 7.5~31.5 7.5~31.5 7.5~31.5 7.5~31.5
Altura de elevación m 6~30 6~30 9~30 9~30 9~30
Velocidad de elevación m/min 8(0.8/8) 8(0.8/8) 7(0.7/7) 3.5(0.35/3.5) 3.3(0.33/3.3)
Velocidad del carro m/min 20(30) 20(30) 20(30) 18 14
Velocidad de la grúa m/min 20(30) 20(30) 20(30) 20(30) 20(30)
Trabajo   A3~A4 A3~A4 A3~A4 A3~A4 A3~A4

Aplicación del Puente Grúa Monorriel:

  1. Industria manufacturera: En la industria manufacturera, los puente grúa monorriel se utilizan habitualmente en talleres, almacenes y otros lugares para elevar y transportar materias primas, productos semiacabados y productos acabados.
  2. Logística de almacenamiento: En el campo de la logística de almacenes, las puente grúa monorriel se utilizan para cargar, descargar, apilar y transportar mercancías. Puede manipular mercancías de gran tamaño de forma rápida y segura, y reducir la intensidad de trabajo de la manipulación manual.
  3. Industria de la construcción: En las obras de construcción, las puente grúa monorriel pueden utilizarse para elevar materiales de construcción como barras de acero y piezas prefabricadas de hormigón.
  4. Industria energética: En el sector de la energía, como las industrias eléctrica, petrolera y del gas, las puente grúa monorriel se utilizan para elevar e instalar equipos pesados, como generadores, transformadores, tuberías, etc.
  5. Sector aeroespacial: En el sector aeroespacial, las puente grúa monorriel se utilizan para elevar y montar componentes de aeronaves como fuselajes, motores, etc. Su alta precisión y estabilidad garantizan una instalación precisa. Su gran precisión y estabilidad garantizan la instalación exacta de componentes complejos.
  6. Industria metalúrgica: En la industria metalúrgica, la grúa puente monorraíl se utiliza para elevar materiales pesados y a alta temperatura, como acero, lingotes y rollos. Su diseño resistente a altas temperaturas y golpes le permite funcionar de forma estable en entornos difíciles.
  7. Industrias alimentaria y farmacéutica: En las industrias alimentaria y farmacéutica, las puente grúa monorriel se utilizan para mover materias primas, productos acabados y equipos. Su diseño higiénico y sus características de fácil limpieza cumplen las estrictas normas exigidas por la industria.
Precio de Puente Grúa de tipo Europeo de 5 Toneladas-6.9m y H-8m Venta a Argentina

Precio de Puente Grúa de tipo Europeo de 5 Toneladas-6.9m y H-8m Venta a Argentina


Precio, Especificaciones y Configuraciones de Puente Grúa tipo Europeo de 5 Toneladas-9.5m y H-5m Venta a México
Capacidad de elevación: 5 toneladas
Altura de elevación: 8 m
Envergadura: 6.9m
Fuente de alimentación:380V /50Hz /3Fase
Clasificación de trabajo: A5

Precio de Grúa Viajera de tipo Europeo de 5 Toneladas-9.5m y H-5m Venta a México

Precio de Grúa Viajera de tipo Europeo de 5 Toneladas-9.5m y H-5m Venta a México


Precio, Especificaciones y Configuraciones de Grúa Viajera tipo Europeo de 5 Toneladas-9.5m y H-5m Venta a México
Capacidad de elevación: 5 toneladas
Altura de elevación: 9.5 m
Envergadura: 5m
Fuente de alimentación:220V /60Hz /3Fase
Clasificación de trabajo: A5
