Polipasto eléctrico de cable de una velocidad

Capacidad de levantamiento: 0.5~32 toneladas
Altura de elevación: 6 to 50 m
Clase obrera: M3,M4
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

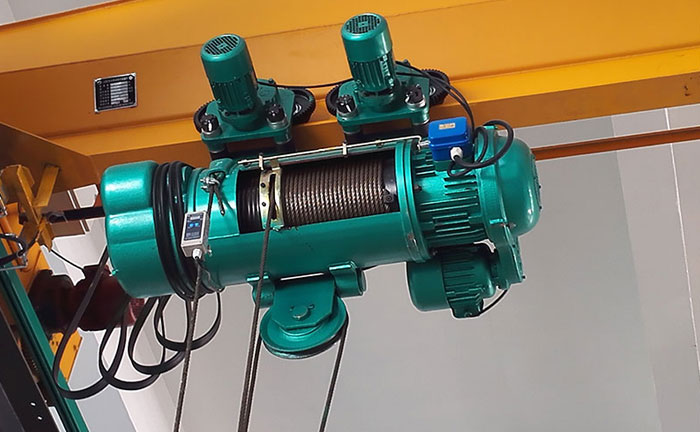

Polipasto eléctrico de cable doble velocidad

Capacidad de levantamiento: 0.5~32 toneladas
Altura de elevación: 6 to 50 m
Clase obrera: M3,M4
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

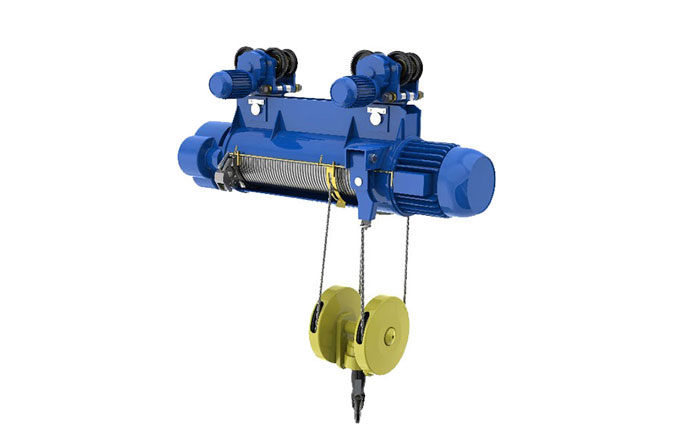

Polipasto eléctrico de cable de altura reducida
Capacidad de levantamiento: 0.5~32 toneladas
Altura de elevación: 3~60m
Clase obrera: M3,M4
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

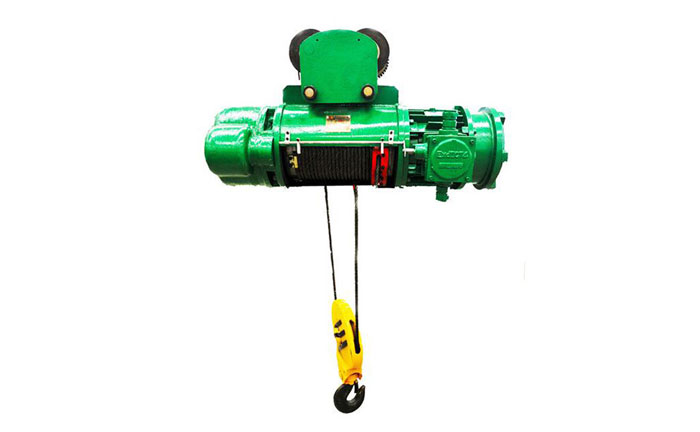

Polipasto eléctrico de cable a prueba de explosión
Capacidad de levantamiento: 0.5~50 toneladas
Altura de elevación: 3~100m
Clase obrera: M3,M4
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

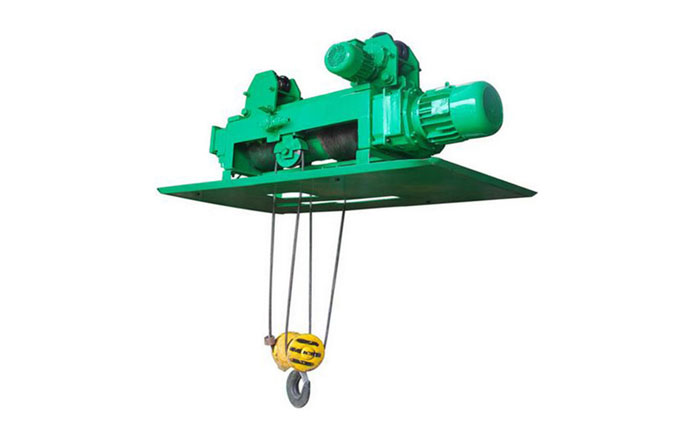

Polipasto eléctrico de cable metalúrgico
Capacidad de levantamiento: 1~20 toneladas
Altura de elevación: 6~18m
Clase obrera: M3
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

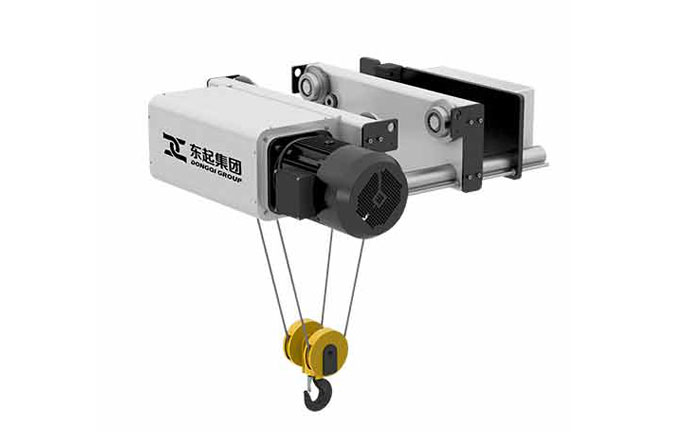

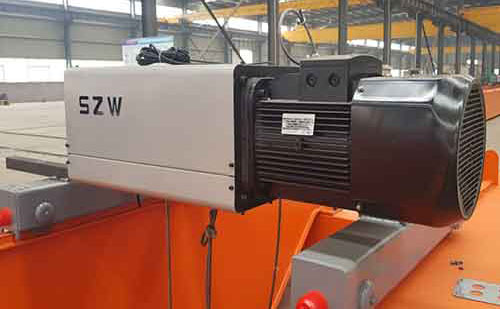

Polipasto eléctrico de cable de altura reducida estándar europeo
Capacidad de levantamiento: 1~80 toneladas
Altura de elevación: 6m-50m
Working Class: M5, M6
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

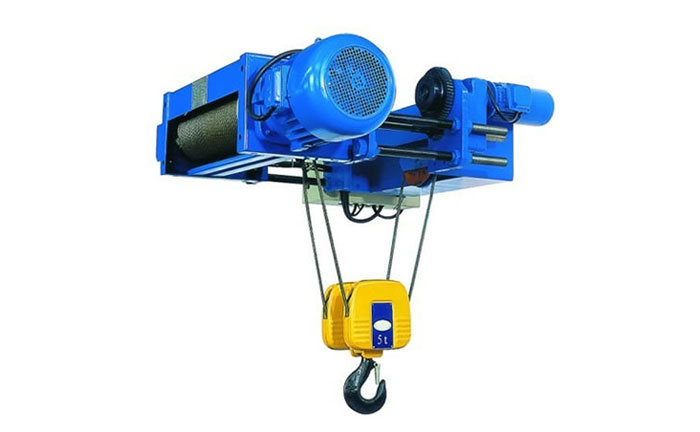

Polipasto eléctrico de cable estilo europeo de una y dos vigas
Capacidad de levantamiento: 1-80 toneladas
Altura de elevación:1-120M
Working Class: M5, M6
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

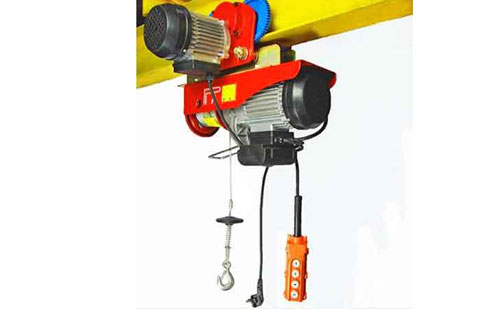

Mini polipasto eléctrico de cable
Capacidad de levantamiento: 0.2-1 toneladas
Altura de elevación: 3-24m
Clase obrera: M3
Temperatura ambiente: -25~40℃

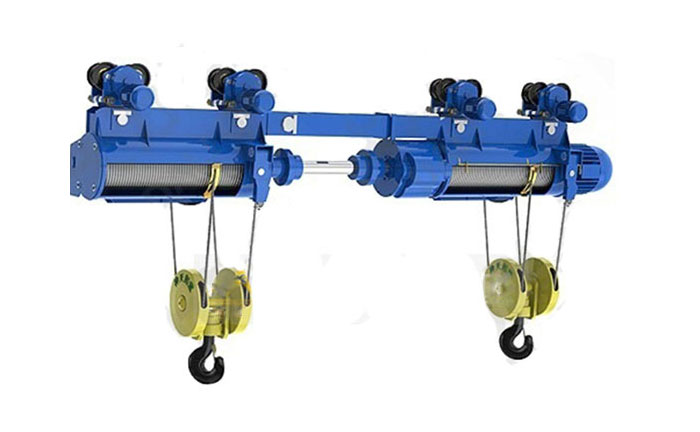

Polipasto eléctrico de cable de doble gancho
Capacidad de levantamiento: 0.5-32 toneladas
Altura de elevación: 6-100m
Clase obrera: M3, M4
Fuente de alimentación: 220-660V 50/60Hz 3Phase
Temperatura ambiente: -25~40℃

Datos técnicos del polipasto eléctrico de cable:

Diferentes toneladas de polipasto eléctrico de cable Precio：

Mecanismo de elevación del polipasto eléctrico de cable:

El motor de elevación acciona el tambor de enrollado girando a través del acoplamiento y el eje hueco del reductor, con el fin de hacer que el cable del tambor accione el gancho hacia arriba y hacia abajo.

1. Motor de elevación

• Motores de frenado asíncronos trifásicos de rotor cónico
• Alto par de arranque, frenado eficaz, estructura compacta
• Funcionamiento estable, pequeño volumen y peso ligero
• Seguridad en el uso, mantenimiento conveniente
• Aislamiento de clase B o F, protección IP44, IP54
• Polipasto tipo CD1 equipado con motor de velocidad simple tipo ZD, polipasto tipo MD1 equipado con motor de velocidad doble tipo ZDS, su relación de velocidad usual y velocidad baja es de 10:1.

2. Reductor

• Cuerpo giratorio de engranajes helicoidales de eje muerto de tres niveles, larga vida útil.
• Engranaje y el eje hecho por aleación de acero después del tratamiento térmico, de alta intensidad
• Caja y cubierta hechas de hierro fundido superior, totalmente cubiertas
• Gran relación de velocidad, alta precisión
• Estructura compacta, funcionamiento silencioso, alta eficiencia
• Aceites de maquinaria
• Fácil de montar y desmontar

3. Tambor de cuerda

• Hecho de hierro fundido o tubo de acero sin soldadura, peso ligero, transmite la fuerza dinámica por estrías.
• Carcasa de la bobina hecha de hierro fundido superior, alta intensidad
• El tambor es la parte central del polipasto. Se conecta con el mecanismo de desplazamiento por encima a través de la viga de equilibrio, con el reductor y el motor a ambos lados, y con el cable de acero y el gancho por debajo. Instalado equipo de barra de guía limitada a la parte delantera superior de la cubierta exterior.

4. Gancho

• Forjado con acero especial; rodamiento de bolas de empuje conectado con la carcasa a través del gancho y la viga para hacer que el gancho funcione libremente.
• No más de 5t: gancho de polea simple; Más de 10t: gancho de polea doble.
• Alta seguridad, hebilla de seguridad, gancho de ratón

Mecanismo de traslación del polipasto eléctrico de cable:

1. Consta de carro eléctrico, reductor de desplazamiento, motor de desplazamiento, carro accionado, etc.  El mecanismo hace movimiento de vaivén a través del motor principal impulsado por la placa lateral y el tambor.
2. La huella de la rueda es recta cuando se utiliza con viga tipo caja o viga H. La huella de la rueda es de arco circular cuando se utiliza con viga tipo caja o viga H.
3. La banda de rodadura es de arco circular cuando se utiliza con viga I.
4. Su velocidad de desplazamiento es de 20m/min, pero 30m/min es posible; si la capacidad es de 1~5t con 12m o más de altura de elevación, es necesario un carro impulsado.
5. Motor de desplazamiento: Utiliza rotor cónico de motores de frenado asíncronos trifásicos. Arranque estable, frenado seguro, se puede utilizar con reductor. Aislamiento de grado B o F, estructura cerrada, grado de protección del motor IP44 o IP54.

Dispositivo eléctrico del polipasto eléctrico de cable:

1. La caja de control tiene un diseño racional, conveniente para el mantenimiento.
2. El grado de protección de la caja de control es IP55, a prueba de agua.
3. La fuente de alimentación principal es opcional.
4. La línea de contacto seguro tiene alta conducción eléctrica y baja presión.
5. El colector de corriente tiene una alta velocidad de cepillado, para asegurar el suministro de energía sostenible.
6. Consta de caja de control (0.25t de capacidad no tiene), botón interruptor, tapón y cable de conexión.
7. La tensión de alimentación del botón de conmutación es de 380v o 36v, el producto estándar es de 360v, operando el interruptor de acuerdo con los símbolos de dirección en él, a través de la conexión y desconexión del seccionador (en el cable de control) para controlar el movimiento del polipasto.
8. Función de protección segura y estándar: protección de novoltaje, protección de tierra, protección de cortocircuito, protección térmica, protección de sobrecarga, protección de límite, protección de sobrecorriente, protección de apagado.

Aplicación del polipasto eléctrico de cable:

1. Producción industrial
Manipulación en línea de producción: Polipasto eléctrico de cable utilizado para mover equipos pesados, materias primas o productos terminados dentro de una fábrica para mejorar la eficiencia de la producción.
Instalación y mantenimiento de equipos: Polipasto eléctrico de cable utilizado para elevar y posicionar componentes pesados durante la instalación, desmontaje y mantenimiento de equipos.
2. Construcción de edificios
Elevación de materiales de construcción: Polipasto eléctrico de cable utilizado para elevar y transportar materiales como acero de refuerzo, hormigón y estructura de acero en edificios altos o proyectos a gran escala.
Instalación de equipos: Instalación de equipos a gran escala, como unidades de aire acondicionado, componentes de ascensores, etc. en obras de construcción.
3. Logística de almacenamiento
Manipulación de cargas: Polipasto eléctrico de cable en almacenes o centros logísticos para la carga y descarga de mercancías pesadas, como contenedores, maquinaria y equipos.
Sistema de almacenamiento automatizado: Combinado con el sistema de automatización para realizar el almacenamiento y manipulación automatizados de mercancías.
4. Buques y puertos
Reparación de buques: Polipasto eléctrico de cable utilizado en astilleros para elevar piezas de buques, como motores, hélices, etc.
Manipulación portuaria: Polipasto eléctrico de cable utilizado para la carga y descarga de contenedores u otras mercancías pesadas en puertos.
5. Industria energética
Instalación de equipos de energía eólica: Polipasto eléctrico de cable utilizado en la instalación y mantenimiento de aerogeneradores, elevación y carga de palas de aerogeneradores, torres y otros componentes.
Mantenimiento de equipos de energía: Polipasto eléctrico de cable utilizado en centrales eléctricas o subestaciones para la elevación de transformadores, generadores y otros equipos.
6. Otros campos
Equipamiento escénico: en grandes espectáculos o teatros, se utiliza para elevar decorados, equipos de iluminación, etc.
Rescate y emergencias: en operaciones de rescate, se utiliza para elevar obstáculos pesados o equipos de rescate.
