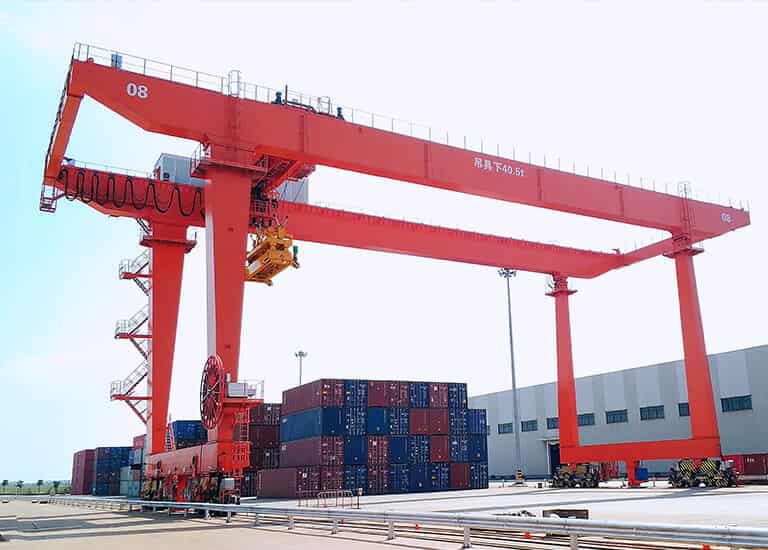

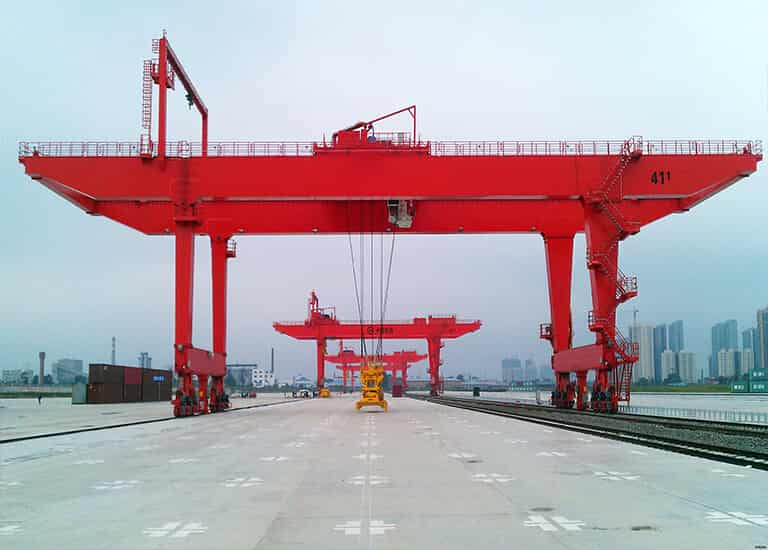

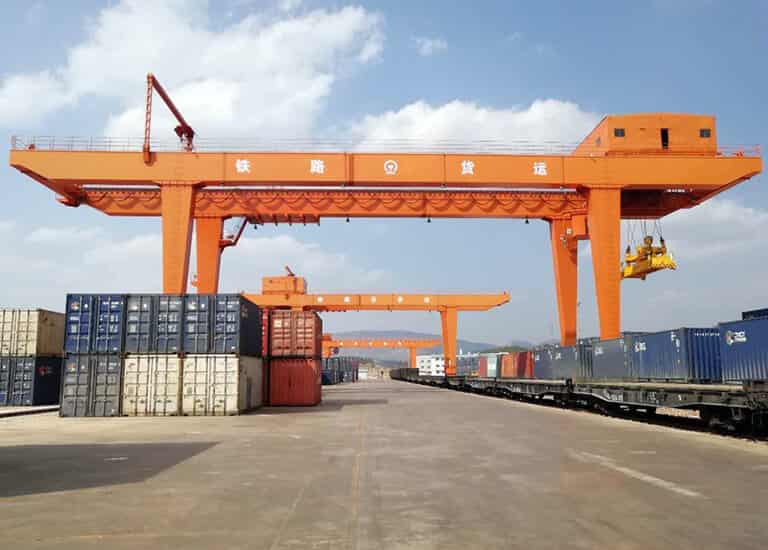

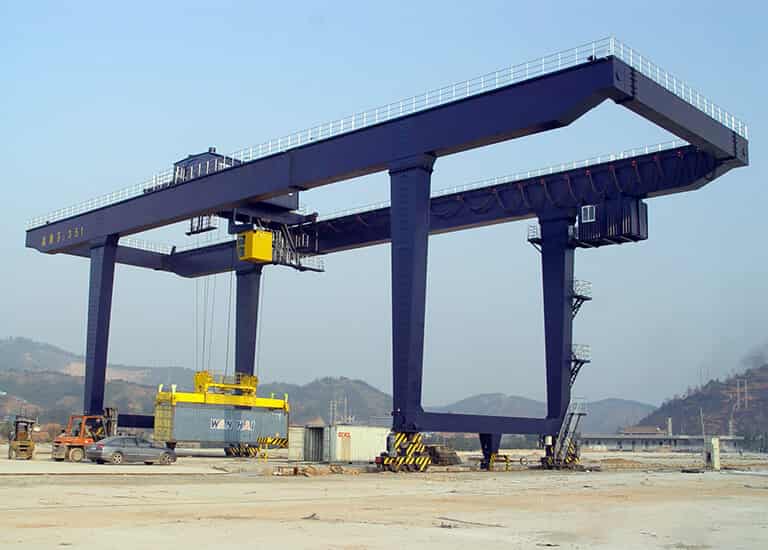

Grúa pórtico sobre rieles para contenedores Introducción:

Las grúas pórtico sobre rieles para contenedores, también llamadas grúas RMG, son un tipo de grúa pesada que se desplaza sobre rieles fijos y se utiliza normalmente para cargar y descargar artículos pesados en patios de transporte ferroviario, almacenamiento de contenedores grandes, muelles, patios de contenedores y estaciones de carga ferroviaria, transporte y manipulación de contenedores internacionales ISO estándar. La capacidad de elevación de la grúa pórtico sobre rieles para contenedores RMG es de 26 - 65 toneladas y la clase de trabajo es A6. Las especificaciones generales son las siguientes:

• Tipo de producto RMG
• Capacidad de elevación 25~65t
• Longitud del vano 15~35m
• Clase de trabajo A6
• Temperatura ambiente -25~40℃

Componentes de la grúa pórtico sobre raíles para contenedores RMG:

La grúa pórtico para contenedores montada sobre rieles (RMG) generalmente incluye las siguientes unidades, marco de acero, mecanismo de elevación, mecanismo de giro mínimo, mecanismo antivibración del esparcidor, mecanismo de desplazamiento de la grúa, mecanismo de desplazamiento del carro, esparcidor de contenedores, equipo eléctrico y otros equipos accesorios para la seguridad, inversor, PLC y CMMS, etc.

Parameters of Rail Mounted Container Gantry RMG Crane:

RMG cranes provided by DQCRANES are customized to meet the individualized and demanding tasks of your operations. RMG cranes with different sizes and configurations are offered to lift all container and trailer types. RMG cranes with or without outreaches at both sides, with rotating or non-rotating trolleys are at your choices and individualized design are provided. General parameters are as following:

Capacidad del esparcidor			t	30.5	35	40.5	50
Carga de trabajo				A6	A6	A6	A6
Envergadura(m)			S	35	35	35	35
Base(m)			B	16	16	16	16
Altura de elevación(m)			H	15.4	15.4	18.2	18.2
Velocidad	Elevación	Con carga completa	m/min	12	12	18	18
		Sólo con Spreader		24	24	36	36
	Desplazamiento			60	60	70	70
	Desplazamiento			45	45	45	45
Dimensiones principales(mm)			L1	10500	10500	10500	10500
			L2	11500	11500	11500	11500
			L3	5500	5500	5500	5500
			L4	7500	7500	7500	7500
			L	57000	57000	57000	57000
			H1	16750	16750	19600	19600
			H2	25000	25100	27900	28105
			B0	20350	20350	25600	26500
Potencia Total			kW	~200	~230	~255	~300
Carga máxima de trabajo de la rueda			kN	260	260	280	300
Carril de la grúa				P50	P50	P50	QU80
Fuente de alimentación			3-phase AC 50Hz 380V

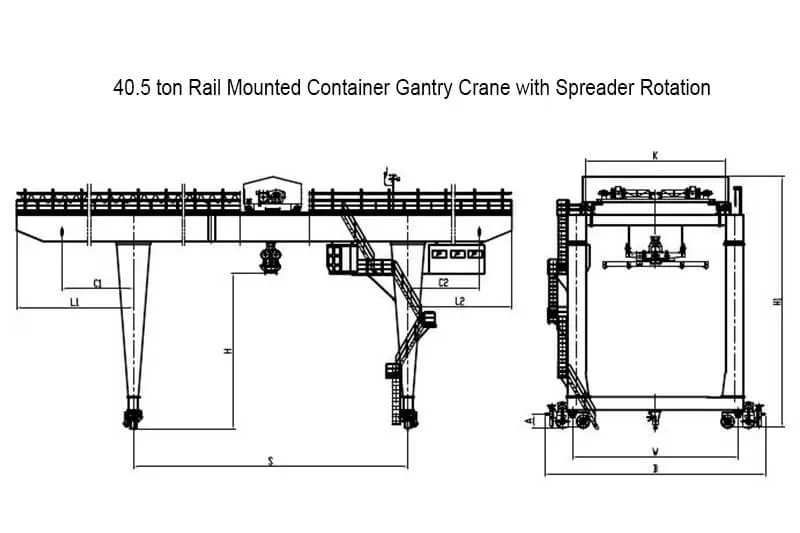

Dibujo de la grúa portacontenedores RMG como referencia:

Ventajas de la grúa pórtico sobre raíles para contenedores:

• Alimentación eléctrica y bajo coste de funcionamiento
• Rendimiento eficiente, dirección precisa, despliegue semiautomatizado o automatizado.
• Aprovechamiento del terreno y menor distancia de desplazamiento de los camiones de calle en las terminales
• Fiabilidad y comodidad
• Respetuosa con el medio ambiente y bajo consumo de energía

Características de la grúa pórtico sobre rieles para contenedores:

• Velocidad de desplazamiento variable disponible para diferentes luces y diferentes voladizos.
• Se adopta un sistema anti-balanceo patentado internacionalmente.
• La elevación estable y el movimiento de desplazamiento del esparcidor garantizan la seguridad y la operación de alta eficiencia.
• Los sistemas de sincronización eléctrica están equipados en la grúa cuando la grúa RMG tiene una envergadura de más de 40m.
• La excelente flexibilidad del movimiento de carga permite que la grúa pórtico sobre raíles para contenedores sea ideal para manipular contenedores de carga y otras cargas que exigen una gran capacidad de elevación, así como una mayor altura libre y capacidad de desplazamiento.

Esparcidores de Contenedores para Grúas RMG:

Modelo de contenedor		20' Contenedor	40' Contenedor
Capacidad de elevación		32 ton	40.5 ton
Velocidad de rotación		0-1.5 r/min	0-1.5 r/min
Fuente de alimentación		AC 380/3/50	AC 380/3/50
Tamaño (mm)	L	5853	11985
	S	2260	2260
	A	6056	12188
	B	2436	2436
	H	3620	3887

Contenedor Modelo		20' 40' 45' Contenedor
Capacidad de elevación		40.5 ton (under spreader)
Velocidad de rotación		0-1.5 r/min
Tiempo de rotación		1.5S
Tiempo de acción telescópica		40S
Sistema hidráulico		10MPa
Fuente de alimentación		AC 380/3/50
Peso propio		12 ton
Tamaño (mm)	L	5853-11985-13510
	S	2260
	A	6053-12185-13710
	B	2436
	A1	5000
	B1	1200
	H	3620
